美國伯樂 懸液芯片系統
產品名稱：懸液芯片系統
制造廠商：美國 伯樂
產品型號：Bio-Plex® 系列 Bio-Plex® 200
產品描述/技術指標：
Bio-Plex® 懸液芯片系統
Bio-Plex 懸液芯片是一系列靈活易用的基于微孔板的多重檢測平臺。不同的平臺可使您在單一微量樣品中同步分析多達 50-500 種不同生物分子，使您能在蛋白質分子水平上理解正常和疾病狀態的復雜關系。Bio-Plex 系統的多重分析為您提供更少樣品中的更多信息，達到省時、省樣、省錢的目的。Bio-Plex 系統包含完整分析流程的所有產品 ? 從樣品準備、稀釋、到復雜的數據分析 ? 提供卓越的靈敏度、準確度和精確度。
n 開放的多重檢測平臺，高度的兼容性
n 使用 Bio-Plex 懸液芯片系統，您可以進行所有基于 xMAP 技術的多重檢測
已有的基于 xMAP 技術的應用：
免疫檢測
酶學分析
受體 - 配體檢測
核酸雜交檢測

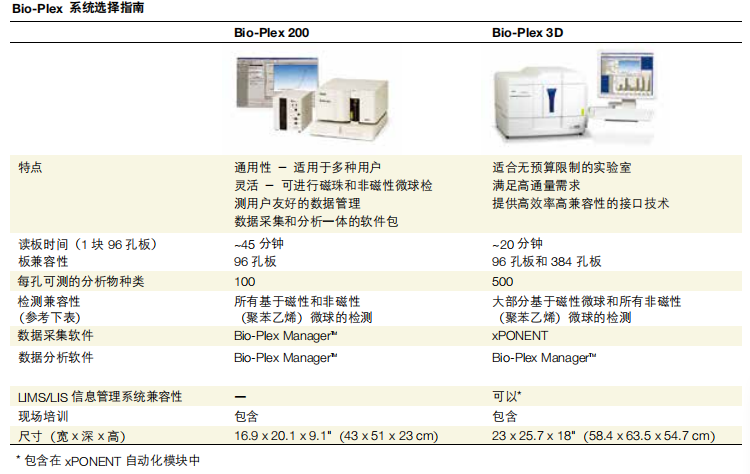

完整的儀器產品線：

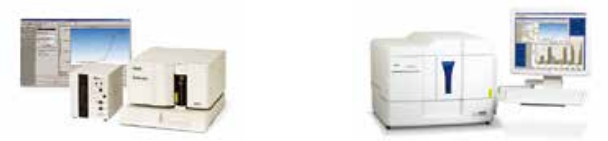

n Bio-Plex 200 系統 ? 全能的高通用性系統，具備 Validation 驗證工具，保證實驗的準確性、重復性和數據的可比性
n Bio-Plex 3D 系統 ? 更高通量要求且無預算限制的選擇
n Bio-Plex ProTM/Pro II 自動洗板機 ? 基于磁珠 / 基于磁珠和塑料微球的自動化操作
n Bio-Plex 多合一檢測試劑盒 ? 含檢測所需的所有試劑，包括所有稀釋液、反應緩沖液、檢測緩沖液等等

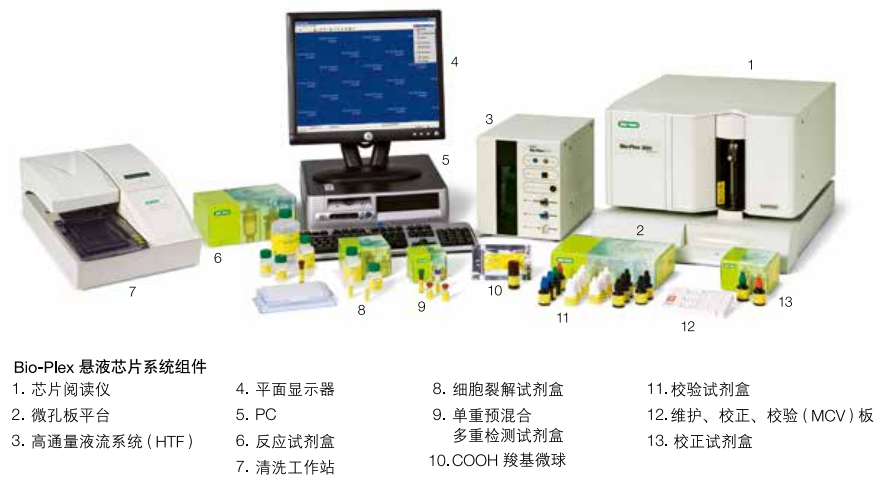

Bio-Plex® 200 懸液芯片系統
Bio-Plex 系統將先進的軟件包、系統校檢工具、微球偶聯試劑和即用型細胞因子與磷酸化蛋白測試試劑盒整合在一起，形成一個功能強大的芯片技術平臺。這個系統為蛋白與核酸研究人員提供了靈活的復合式測試方案，可在單個樣品中同時分析多達 100 種生物分子。這一目標通過懸液芯片技術得以實現。它由 100 種不同顏色標記的一系列微球體 ( xMAP 技術 ) 組成，每個微球體可偶聯一種對應不同靶分子的特異反應物。反應物可以是酶底物、受體、抗原、抗體和核酸片段等。多重檢測獲得的數據整合在一起有助于揭示生命分子間的相互關系及信號轉導途徑。
完整的產品特點
Bio-Plex 系統由一個完整的實驗流程所必需的所有產品組成，從樣品準備試劑和稀釋試劑到復雜的數據分析軟件。
完全整合的系統確保了精確的 , 可重現的檢測結果，并通過統一的服務和技術支持保證了系統的測試效率。
Bio-Plex® 懸液芯片技術的特點
Bio-Plex 校驗與校正工具

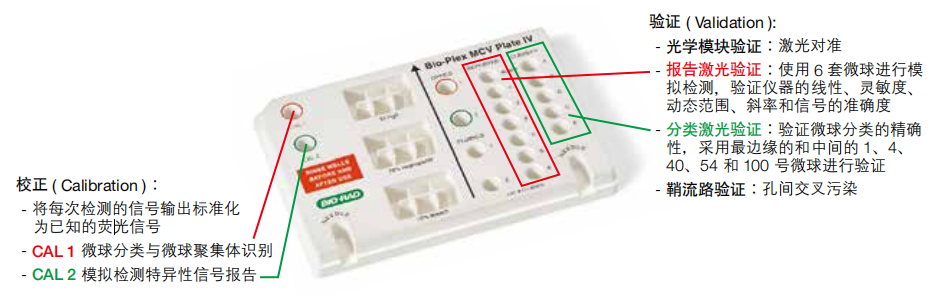

為完善 xMAP 技術，Bio-Rad 研發了系統性能驗證和校正的工具，以確保實驗檢測結果的準確性、重復性和可比性。系統校驗校正操作由 Bio-Plex Manager 軟件自動完成，結果儲存在 Bio-Plex 數據庫中。校驗校正過程通過一個改進的維護、校正、驗證板（ MCV 板）自動執行，如下圖，其中重要的是報告激光驗證和分類激光驗證，這 2 項完整的驗證通過與否決定了實驗數據是否具有準確性、重復性和可比性
.png)

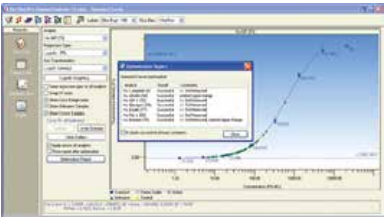

Bio-Plex ManagerTM 6.0 軟件
Bio-Plex Manager 6.0 軟件是功能全面的軟件包，整合了系統控制、校驗校正、數據采集和卓越的數據分析功能。其優點如下：
n 兼容 Bio-Plex 100 和 200 系統
n 一塊板單次運行多個方法，如一部分細胞因子、一部分磷酸化蛋白等等
n 標準品批次管理，無需手動輸入標準品濃度值
n 數據結果自動優化
n 數據輸出格式兼容性提高：XML 和 CSV，兼容 LIMS
數據管理系統
n Excel 表格數據結果輸出包含標準曲線
n 支持同一臺電腦上同時安裝 Luminex 的 IS 2.3 軟件，可進行基于該軟件平臺開發的數據分析軟件，如 One Lamda 等
n Bio-Plex Manager 6.0 軟件自動化優化界面，優化后自動反饋評論
n 標準曲線上鼠標位置自動顯示有效定量范圍，標準品、樣品、背景和對照等信息
懸液芯片技術的優點
n 減少時間 n 比熒光檢測的比色方法更寬的動態范圍和更高的靈敏度
n 減少實驗花費 n 新生物標志物的快速篩選
n 減少勞動力 n 具有每孔而不是每塊板的檢測對照
n 節約樣品量，只需 50 μl 或更少以及 n Bio-Plex 校驗校正工具保證實驗結果的
在同一孔里進行多重分析 準確性、重復性和可比性
Bio-Plex 200 系統參數
操作環境
溫度 15-30ºC
濕度 20-80%，無凝結水
海拔 高于 2.400 m
補償范圍 ± 2ºC
UL 安裝類型 II 類，依據 Annex UL 3101-1 定義
污染等級 2 級，依據 UL 3101-1 3.7 節中定義
芯片閱讀器參數
輸入電壓范圍 100-240 V，~1.5 A，47-63 Hz
尺寸 ( W x D x H ) 43 x 51 x 23 cm
激光
報告激光 532 nm，10 mW
分類激光 635 nm，8.5 mW，二極管
流路
鞘液流速 90 μl/ 秒
石英杯 200 平方微米
進樣速度 60 μl/ 分鐘
電子部分
報告激光檢測通道 光電倍增管，A/D 分辨率 14 bits
分類激光檢測通道 溫度補充雪崩式光電二極管，A/D 分辨率 12 bits
通訊接口 Rs232 及 USB
信號處理
檢測分辨率 15 bits（有效）
處理器模式 線性，具有對數或線性顯示選項
動態范圍 70 dB
微孔板平臺參數
輸入電壓范圍 100-240 V，~2.25 A，47-63 Hz
物理尺寸 ( W x D x H ) 44 x 61 x 8 cm ( 17.3 x 24 x 3 in )
通訊接口 RS232
板容量 1 個厚度不超過 0.75 英寸的微孔板
HTF 參數
輸入電壓范圍 100-240 V，1.8A，47-63 Hz
物理尺寸 ( W x D x H ) 20 x 30 x 75 cm ( 8 x 12 x 10 in )
